• 豐菱實業(股)公司

    TOYOBISHI CORPORATION

    【半導體】【基板】【電子】高科技產業
    材料 / 耗材 / 零件 / 專業代理銷售公司

  • 公司簡介

    本公司成立於1996年, 專業經營半導體/印刷電路板/光電等科技領域的先進材料及相關產品之代理銷售業務。配合全球產業趨勢發展, 積極將國外最新技術及產業趨勢分享予業界客戶, 携手創造附加價值,協助客戶提升競爭力, 成為客戶及相關廠商長期信任的夥伴。所代理銷售的材料被廣泛應用於通訊及感測/電腦及周邊/消費性電子/物聯網/汽車等多樣應用領域。

    代理銷售產品涵蓋日本各大廠商之科技電子產業材料, 其中包含三菱瓦斯化學(MGC),

    東京精密(株),德力本店(株),電氣化學(株),佐藤金屬(株),HUGLE(株),OGURA(株),

    藤倉化成(株),日本Atomized(株) ,日本化學工業(株),大阪有機工業(株)..等等,

    並致力於兩岸及亞洲客戶之全方位服務。

    broken image
    broken image

    專業代理/銷售日系電子及半導体先進材料

    ★多年深耕[半導體][印刷電路板]高科技產業
    ★銷售服務 台灣/大陸/東南亞等 各國企業
    我們以客戶為中心的理念, 快速回應客戶需求,
    不斷深化在產業鏈上創造附加價值的能力,為客戶提供有效服務是我們工作的方向。

    broken image
  • - 我們的4大優勢 -

    ◎專業提案 ◎積極計劃 ◎彈性配合 ◎長久合作

    broken image

    材料開發

    STEP1

    客戶提供規格或希望特性來尋找適合的材料方案,共同創造價值研發。

    broken image

    計劃日程

    STEP 2

    討論開發到量產的時程,擬定大日程計劃,積極追蹤進度達成目標。

    broken image

    測試評估

    STEP 3

    安排樣品出貨,針對測試結果討論/解決問題點,以最快短時間完成評估。

    broken image

    永續研發

    STEP 4

    階段性任務完成後,為次世代研發計劃持續提案,定期拜訪提供最新資訊。

  • - 產品範例介紹 -

    印刷電路板事業

    broken image

    高Tg樹脂雙面覆銅基板

    用途:LED/MEMORY/IC Substrate(載板)

    型號:依照客戶要求的特性提案

    ★High Tg, Low CTE , 厚度0.04mm可量產

    broken image

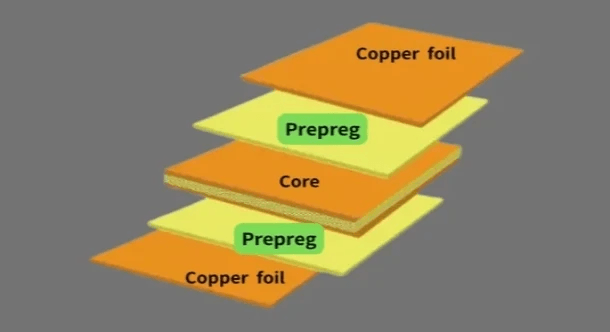

    高Tg樹脂膠片(Prepreg)

    用途:增層用材料Build up(Substrate)

    型號:依照客戶要求的特性提案

    ★High Tg,Low CTE,厚度0.015mm可量產

    broken image

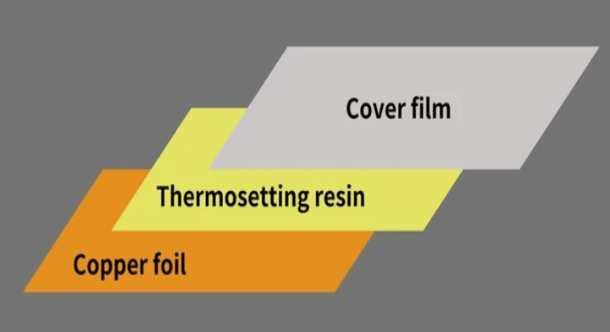

    高Tg樹脂單面背膠銅箔

    用途:增層用材料Build up (Substrate)

    型號:依照客戶要求的特性提案

    ★High Tg,無玻纖,最薄6um可量產,鐳鑽良率佳

    broken image

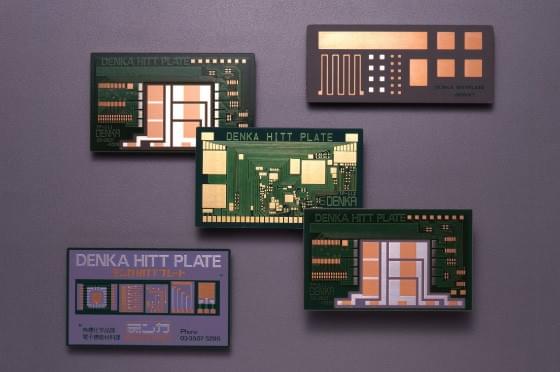

    高導熱鋁基板

    用途:高功率鐳射,高功率LED

    ★ 單面銅/單面鋁, 高導熱

    broken image

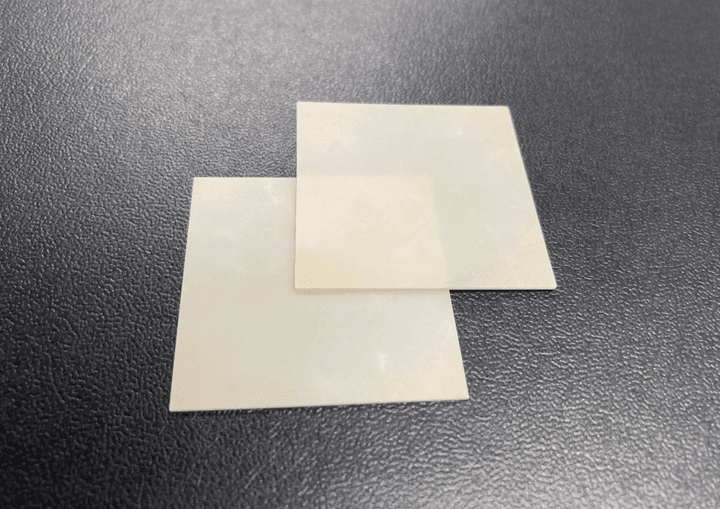

    高熱導率氮化鋁白板

    用途:高功率鐳射,高功率LED

    ★ 170-200W, 特殊材質,超高强度不易破碎

    broken image

    共同開發合作案

    客戶提出特性或規格後,代客和日系廠商洽談

    ★解決並協助客戶與日厰順利溝通/達成目標

  • 半導體封裝事業

    broken image

    Hub Blade

    晶圓切割刀(刀轂型)

    用途: silicon / compound wafer

    ★降低Chipping發生率

    broken image

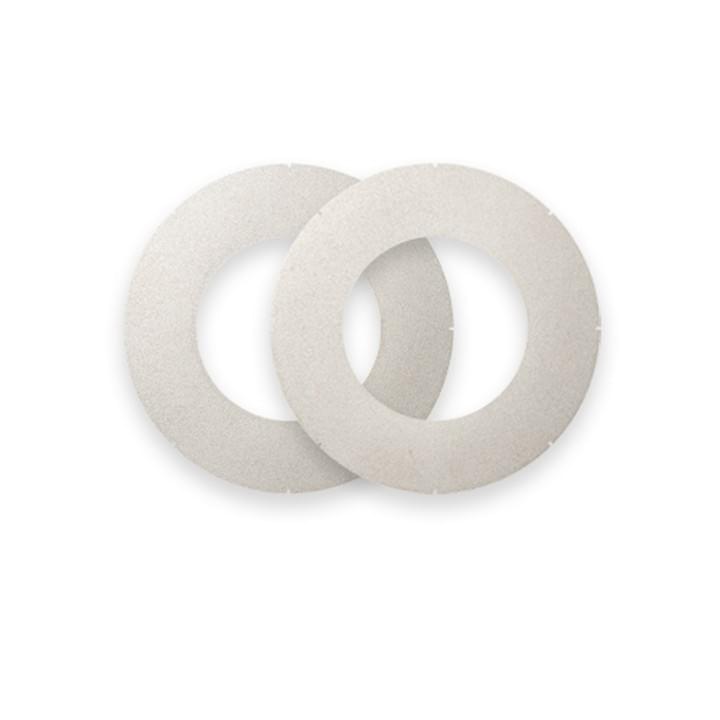

    Nickel Bond Blade

    晶圓封裝電鍍刀

    用途:Various wafer types

    ★長壽命,崩裂小,可訂製開槽,品質穩定

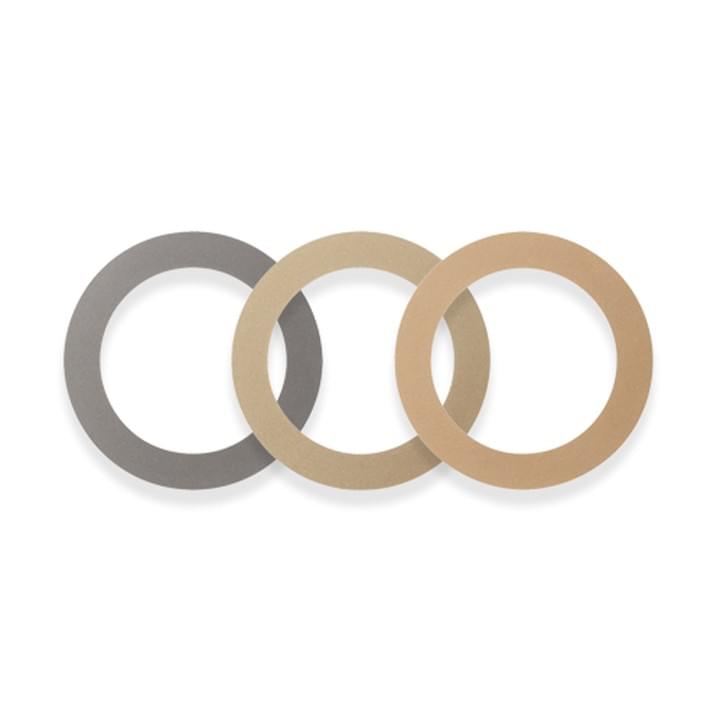

    broken image

    Nickel Bond Blade

    陶瓷電容電鍍切割刀MN Type

    用途:MLCC/Raw ceramic green sheet

    ★高剛性, 低磨耗, 長壽命

    broken image

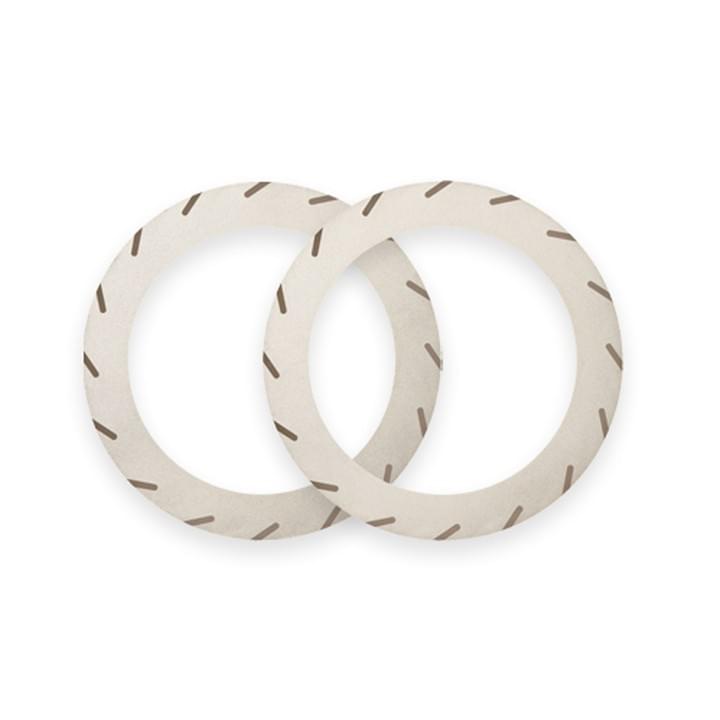

    Nickel Bond Blade

    陶瓷電容電鍍切割刀HALF SLIT Type

    用途:MLCC,Raw ceramic green sheet

    ★排屑性優異, 改善阻塞

    broken image

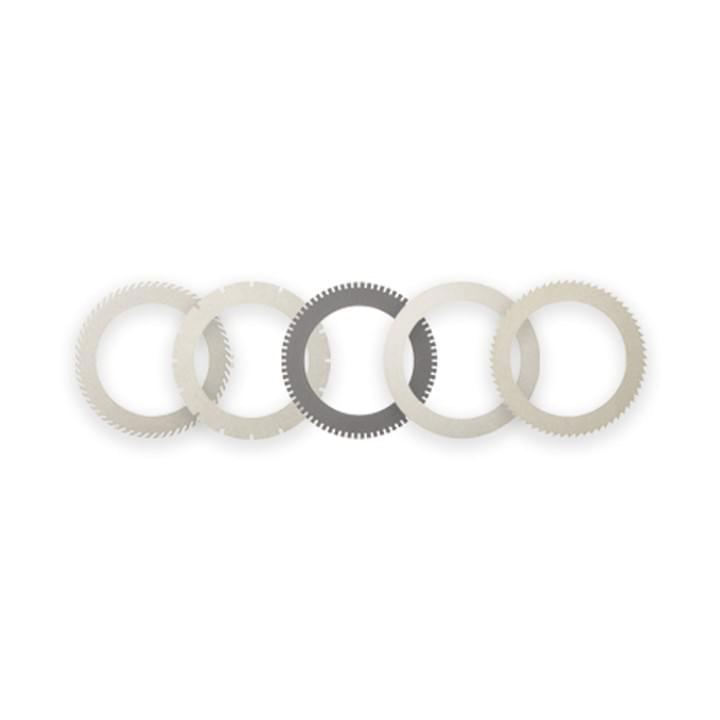

    Metal Bond Blad

    金屬結合劑切割刀HM Series

    用途: Electronic omponents,BGA,QFN

    ★多種材質, 廣汎應用

    broken image

    Metal Bond Blade

    金屬結合劑切割刀GM Series

    用途:Borosilicate glass, fused quartz,

    and glass with various films.

    ★光學產品專用, 崩邊發生率小

    broken image

    Metal Bond Blade

    金屬結合劑切割刀YM/AM Series

    用途:AlNico,SIN,high purity AI203

    ★降低毛邊, 提高良率

    broken image

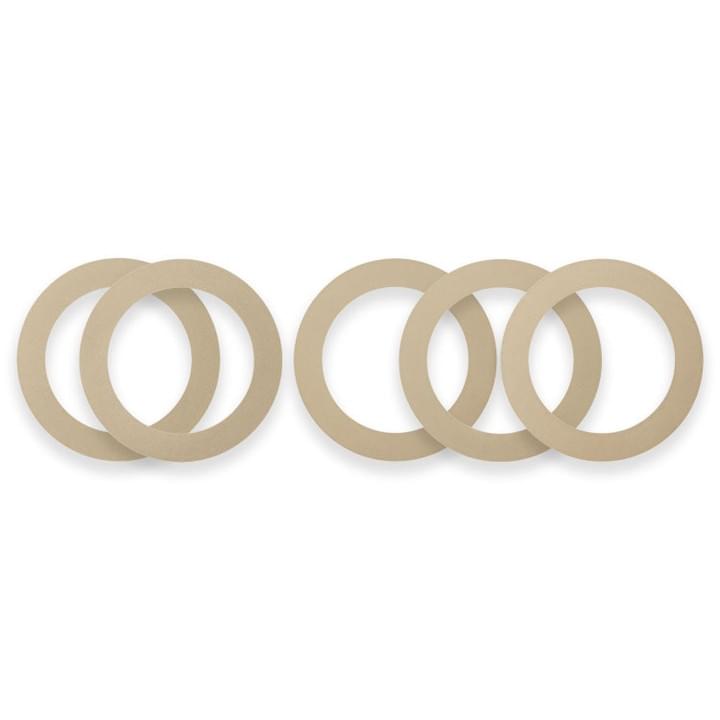

    Resin Bond Blade

    樹脂結合劑切割刀PG Series

    用途:QFN,Wettable QFN

    ★降低毛邊, 提高良率

    broken image

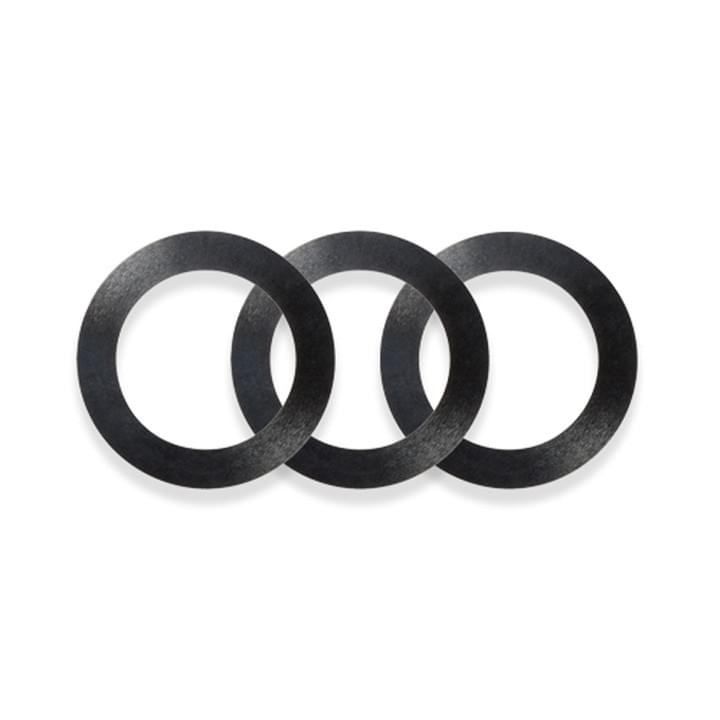

    Resin Bond Blade

    樹脂結合劑切割刀GC Series

    用途:Glass,Ceramics

    ★適用光學產品, 降低崩邊發生

    broken image

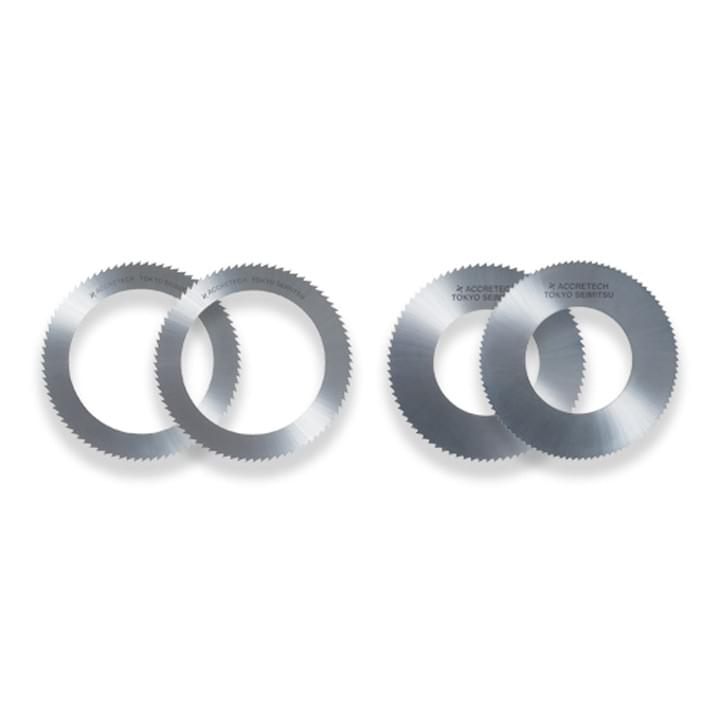

    Ultrahard Metal Saw

    超硬金屬鋸齒刀

    用途:Soft metal,Resin

    ★高剛性, 難切材料適用

    broken image

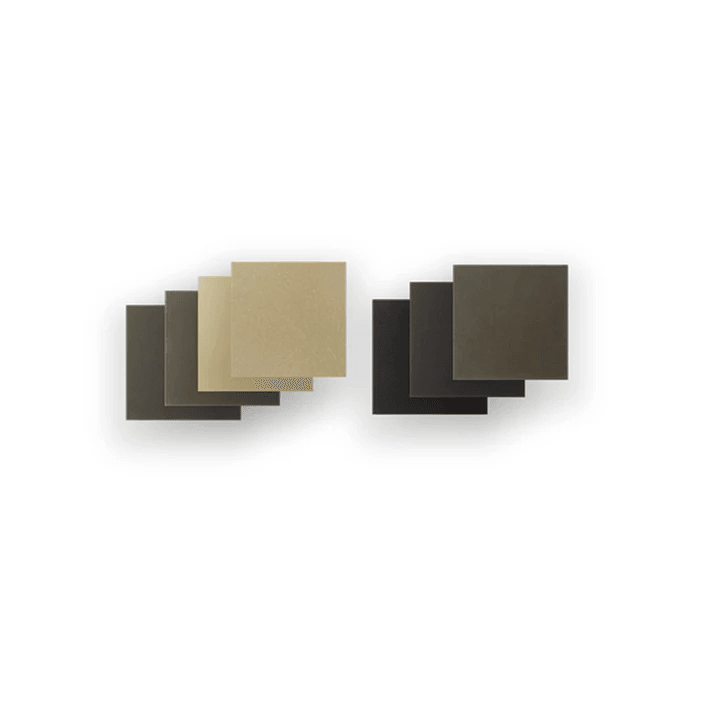

    Dressing Plate

    磨刀板

    用途: Diamond blade dressing

    ★電鍍/金屬/樹脂 切割刀磨刀專用

    broken image

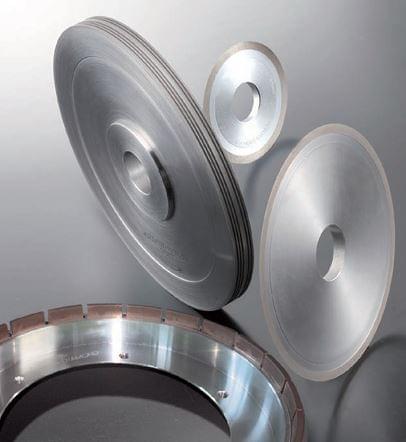

    Diamond cutting wheel

    鑽石合金刀

    用途:厚材質,重切削

    ★高剛性,耐磨耗,長壽命

    broken image

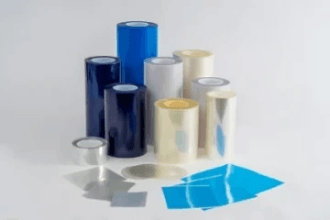

    Dicing Tape

    切割用膠膜

    用途:晶圓切割封裝

    ★UV tape,Non Silicon PVC tape,PO tape

    broken image

    Push up pin unit

    頂針組

    用途:Push up chips

    ★可依照設計客制化模組

    broken image

    Die collet

    晶片吸嘴

    用途:Picked up chips

    ★可依照設計客制化模組

  • 先進材料部品開發

    先進材料

    broken image

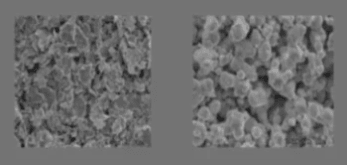

    Nano Silver Powders

    高性能奈米銀粉

    用途:導電銀漿

    ★低温焼結銀,添加銀,濃度≧90%,少量高導電

    broken image

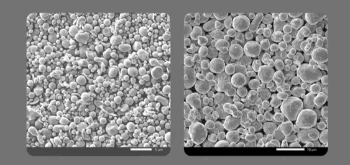

    ATOMIZED Silver Powders

    水霧法高性能銀粉

    用途:導電銀漿,LTCC,電感内部電極銀漿

    ★銀:>99% ,粒徑:2.5µm/5µm

    broken image

    Silver Fine Powders

    高性能銀粉(高填充,微細)

    用途:Die attach導電銀漿

    ★最大粒徑 3um, Tap密度7.14g/㎤

    broken image

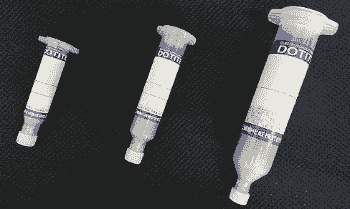

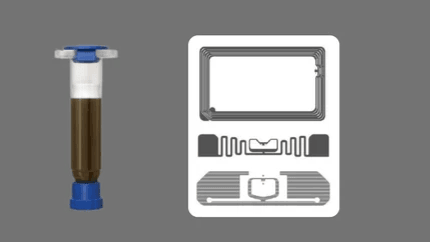

    異方性導電膠【ACP】

    用途:RIFD, Micro LED,Mini LED

    ★具有高信賴性,1秒快乾等優異的導電膠

    broken image

    滑動性導電銀漿

    型號:XA-1104

    用途:金屬接點

    ★優點:附著性,耐磨性,導電性,接着強度,

    耐熱性,柔軟性,作業性

    broken image

    日本高性能導電碳膠

    型號:MKT-SERIES 低干擾
    KTL-SERIES 長壽命

    低高電阻值產品齊全 20~2MΩ

    用途:電磁波遮蔽製品/燃料電池電極

    感壓&觸感sensor/可變電阻

    ★高接合,低干擾,耐彎折,耐濕度,長壽命

    broken image

    工業用導電銀漆

    型號:LU-805

    用途:Volume等表面金屬接點的摺動性

    ★摺動特性皆具優良的導電漿料

    broken image

    High Hardness Ag-Pd probe material

    超高硬度銀鈀合金探針材料

    用途:Spring pin,Test socket

    ★超高硬度: 550HV

    broken image

    Low Resistivity Ag-Pd probe material

    超低阻抗銀鈀合金探針材料

    用途:Veritcal,Cobra,Cantilever

    ★超低阻抗 : 7μΩ・cm

    broken image

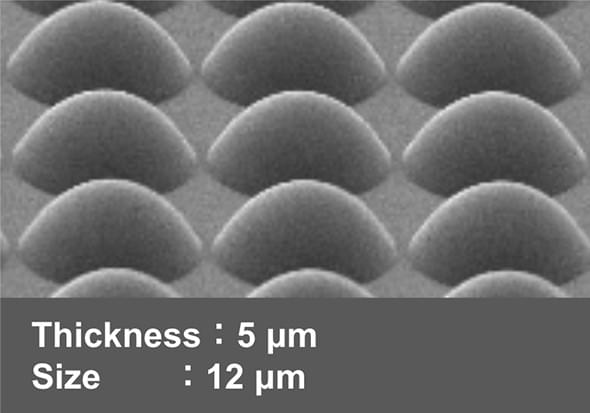

    Negative Photo reisit

    用途:半導體Micro Lens製作

    ★厚度:~30um或共同研發調整

    broken image

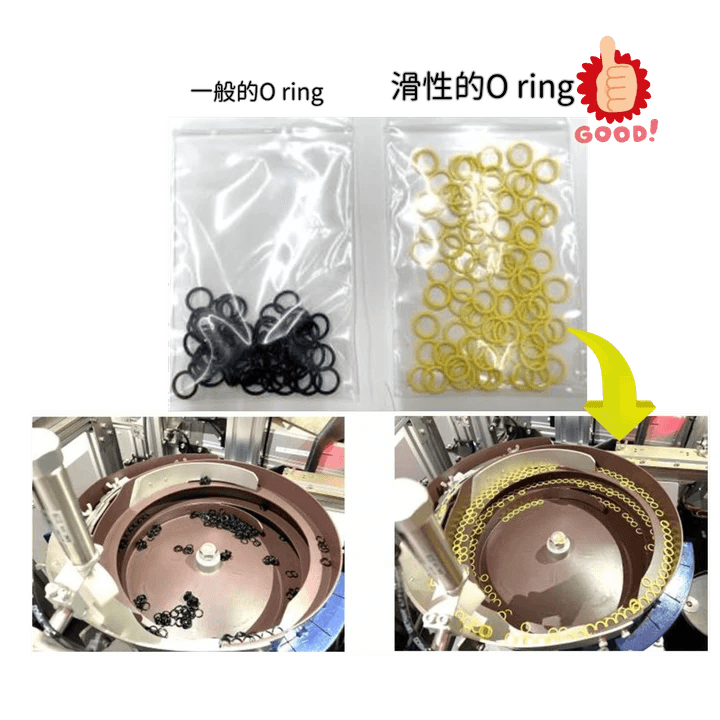

    自滑性O-ring

    用途:各種O-ring組裝

    ★O-ring不會互相黏著,提升組裝效率

    broken image

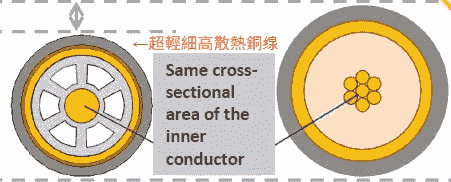

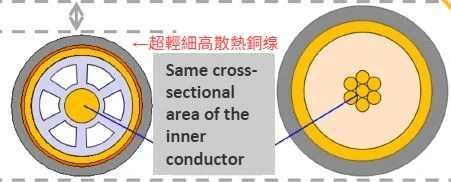

    銅銀合金線

    用途:車載Heater Wire/半導體Lead Wire

    高導電率: 60-90%IACS 高張力:銅 x 3倍

  • 先進部品

    broken image

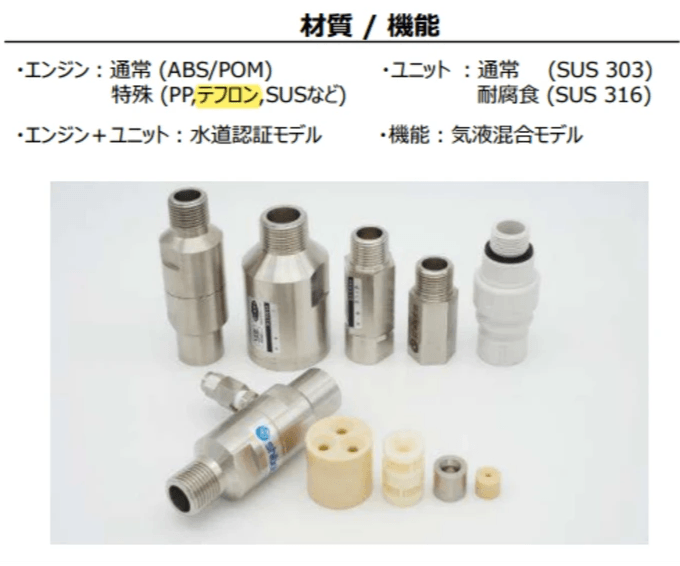

    超微細氣泡製造器

    (出水量8L/14L/21L)

    用途:半導體切割,冲洗等應用

    ★產生奈米級氣泡,細微部清潔,省水省切削液

    broken image

    超微細氣泡製造器

    (接口對應4分管/6分管)

    用途:半導體切割,冲洗等應用

    ★產生奈米級氣泡,加强清潔效果,省水省清潔劑

    broken image

    超微細氣泡製造器(吸入式)

    氣體吸入結構耐腐蝕型

    用途:半導體切割,冲洗等應用

    ★產生奈米級氣泡,加强清潔效果,省水省清潔劑
